Fracture de la clavicule

Modèle 3D · Épaule

Modèle 3D de fracture de la clavicule

Reproduisez la fracture de votre patient en consultation, et expliquez en 3D le traitement que vous lui proposez. Il repart avec son modèle sur son téléphone.

Conçu par un chirurgien orthopédiste

Personnaliser la fracture

S'ouvre sans inscription, dans le navigateur. Pour les chirurgiens orthopédistes, urgentistes, médecins du sport et de médecine physique, médecins généralistes.

Le patient comprendSa fracture, reproduite d'après son bilan, sur un modèle qu'il manipule lui-même.
Rassuré, décidéIl revoit chez lui le geste proposé avant de donner son consentement.
Information tracéeConsultation enregistrée et datée : la preuve de l'information délivrée.
Dans sa langue🇫🇷 🇬🇧 🇪🇸 🇷🇺

Comment ça se passe

En consultation, en trois temps

Une information structurée en quelques minutes, que le patient peut revoir chez lui.

1
Présenter

Ouvrez le modèle et présentez l'anatomie : clavicule, articulation acromio-claviculaire, coracoïde, ligaments conoïde et trapézoïde.
2
Reproduire

Réglez la fracture d'après le bilan radiographique : siège, trait, déplacement, raccourcissement. Puis déroulez le traitement proposé, orthopédique ou chirurgical, étape par étape.
3
Transmettre

Remettez au patient le QR code ou une image : il retrouve son cas, dans sa langue.

Fonctionnalités

Expliquez en détail en consultation

Chaque réglage modifie le modèle en direct : vous reproduisez devant le patient la fracture de son bilan radiographique, puis vous déroulez le traitement que vous lui proposez.

La fracture décrite en quelques clics

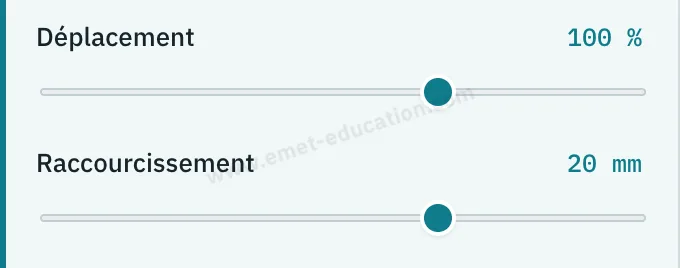

Le panneau « Pathologie et lésions » décrit la fracture : le siège sur un schéma de la clavicule, le type de trait, le déplacement et le raccourcissement. Les classifications AO/OTA et de Robinson s'affichent en direct.

Sept traits, groupés selon l'AO/OTA

Simples (transverse, oblique, spiroïde), en coin (coin intact ou fragmenté), plurifragmentaires (bifocale, comminutive). La tranche montre la corticale et l'os spongieux ; un liseré rouge rend visible un trait non déplacé.

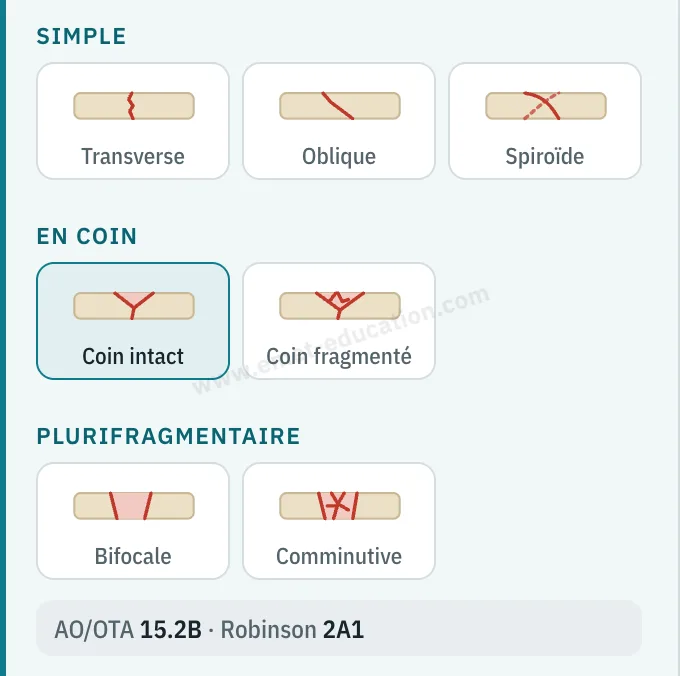

Panneau du modèle : sept pictogrammes de trait (transverse, oblique, spiroïde, coin intact, coin fragmenté, bifocale, comminutive), coin intact choisi, classification AO/OTA 15.2B, Robinson 2A1. — **15.2A** · oblique

Fracture oblique de la diaphyse de la clavicule (AO/OTA 15.2A), déplacée de 50 % : fragments aux extrémités pointues. — **15.2A** · oblique

Le traitement, étape par étape

Le traitement orthopédique et quatre ostéosynthèses, déroulés geste par geste, en lecture continue ou pas à pas. Chaque geste se construit sur la fracture réglée : siège, trait, fragments.

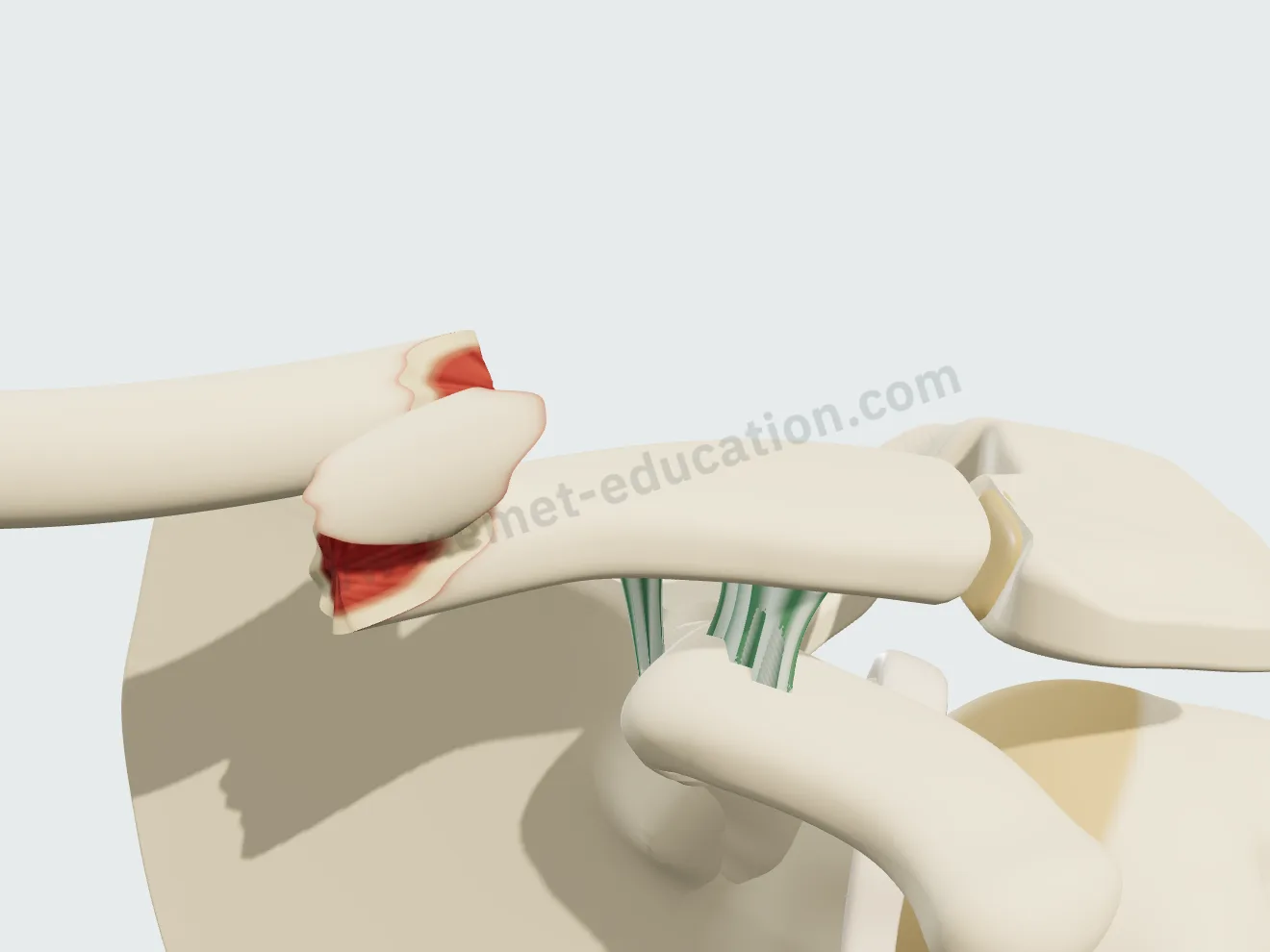

Traitement orthopédique

Sans réduction : le cal soude la fracture telle que le déplacement l'a laissée, jusqu'à la boule résiduelle.

Traitement orthopédique, étape 2 : le cal mou, manchon translucide autour du foyer. — 2Cal mou

Traitement orthopédique, étape 3 : le cal osseux, minéralisé et bosselé. — 3Cal osseux

Traitement orthopédique, étape 4 : le remodelage, une clavicule continue qui garde une boule résiduelle. — 4Remodelage

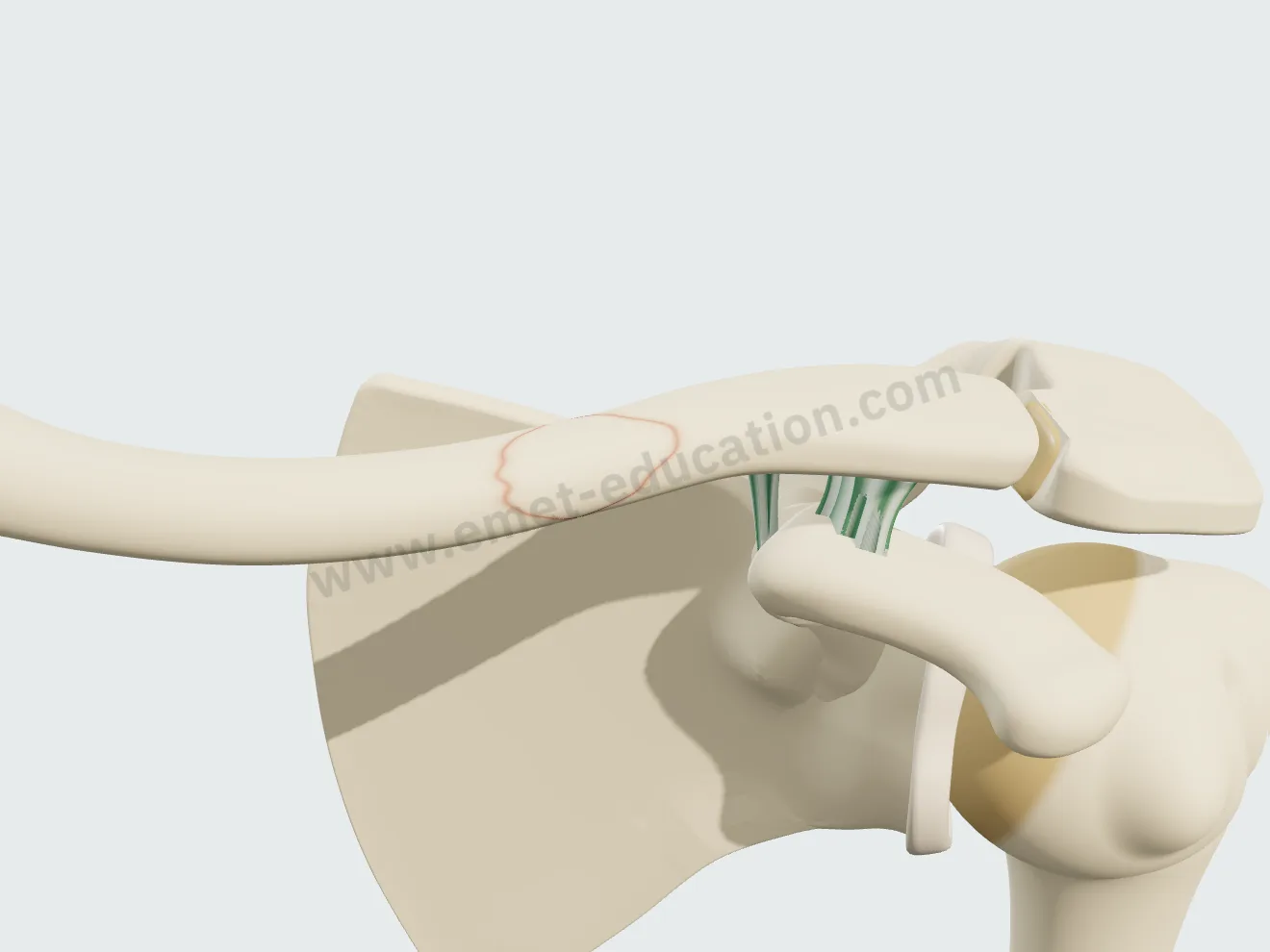

Plaque vissée

Plaque anatomique supérieure, trois vis bicorticales de part et d'autre du foyer ; elle ponte un foyer plurifragmentaire.

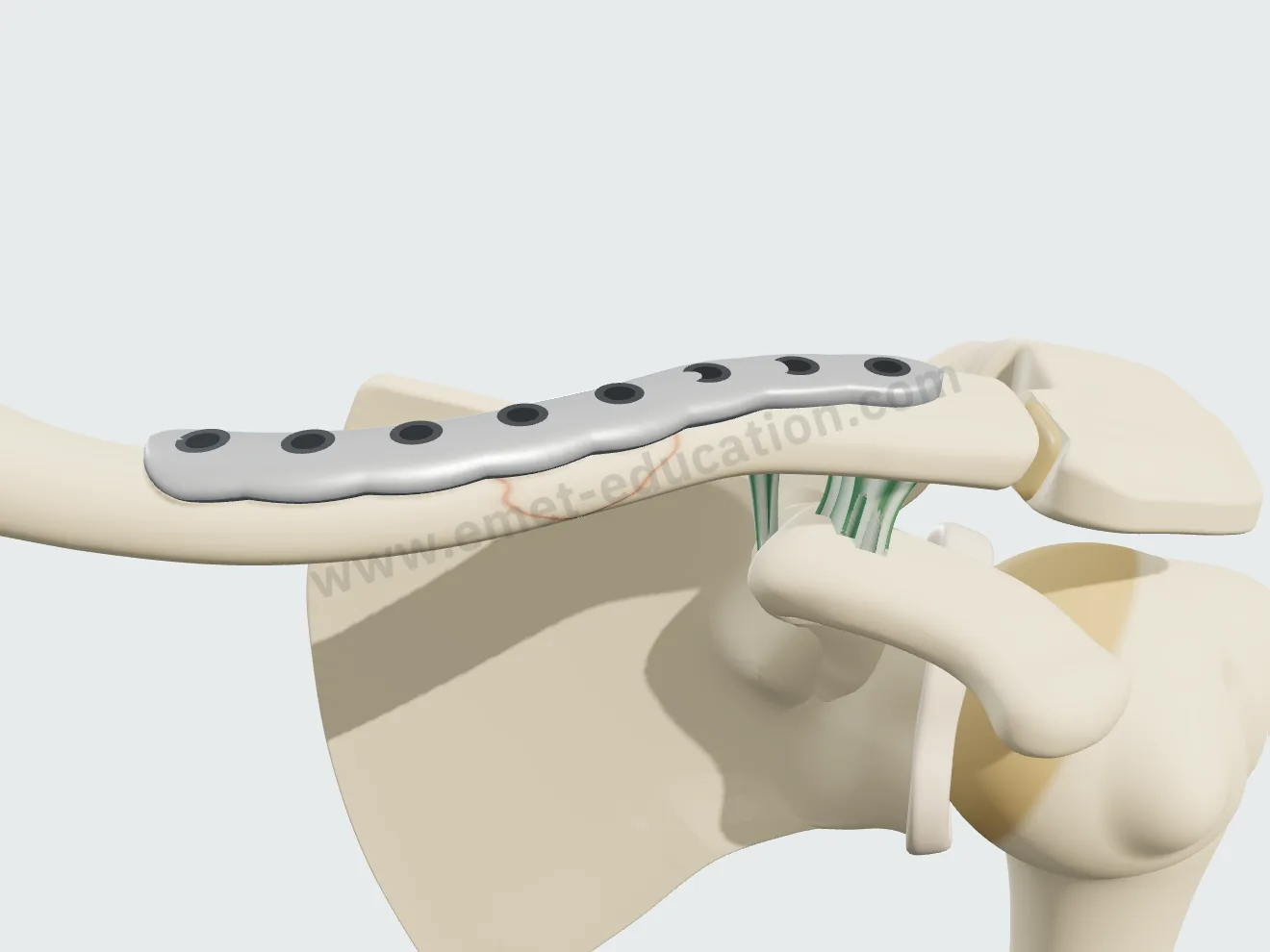

Plaque vissée, étape 2 : Plaque. — 2Plaque

Plaque vissée, étape 4 : Consolidation. — 4Consolidation

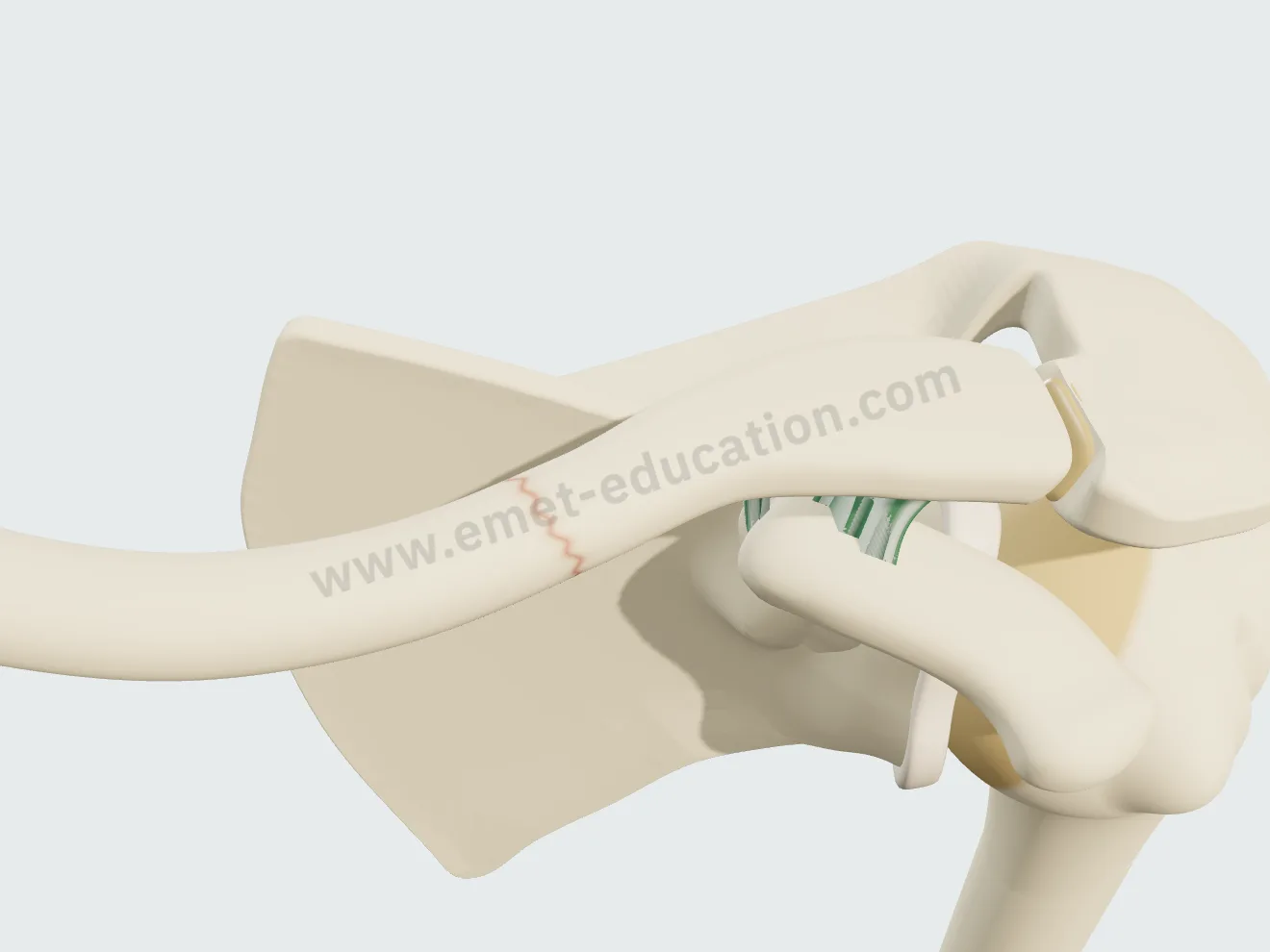

Vis centromédullaire

Vis de 4 mm introduite par le bout latéral, filetage tout entier dans le fragment médial.

Vis centromédullaire, étape 2 : la vis avance de dehors en dedans, la clavicule estompée. — 2Vis

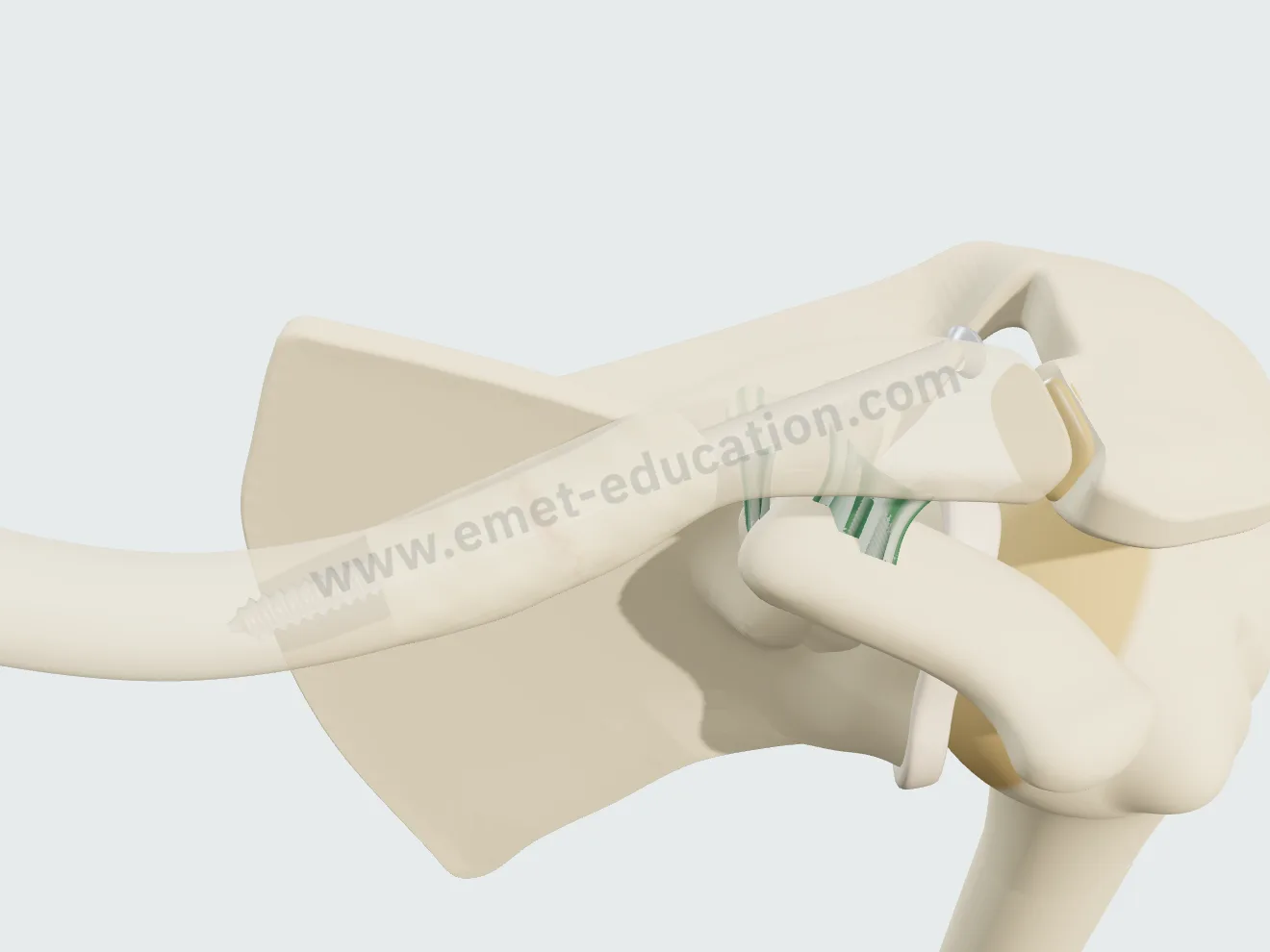

Vis centromédullaire, étape 3 : Consolidation. — 3Consolidation

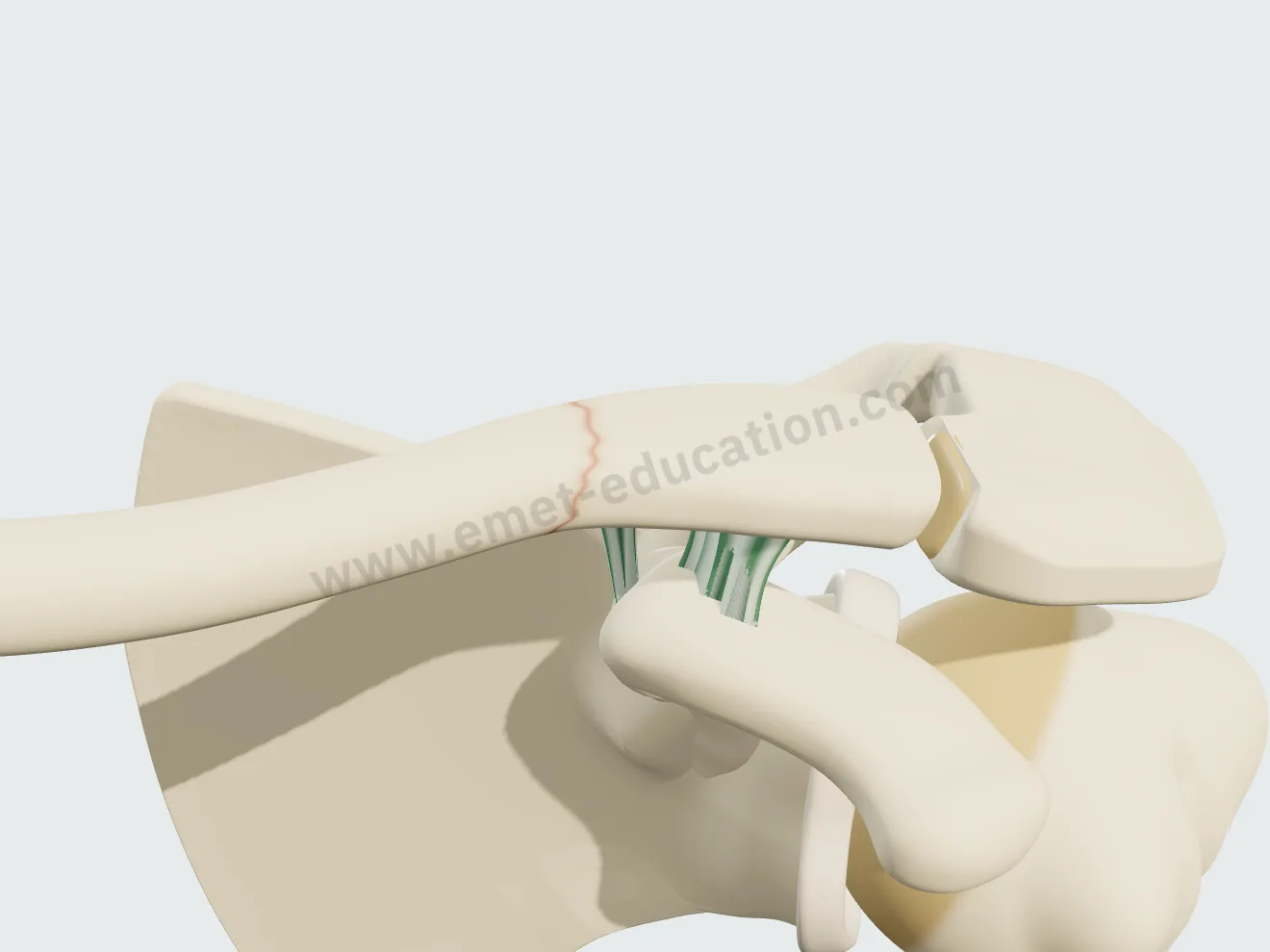

Plaque verrouillée du quart latéral

Palette élargie sur le fragment latéral, vis verrouillées en quinconce ; Neer IIA et IIB.

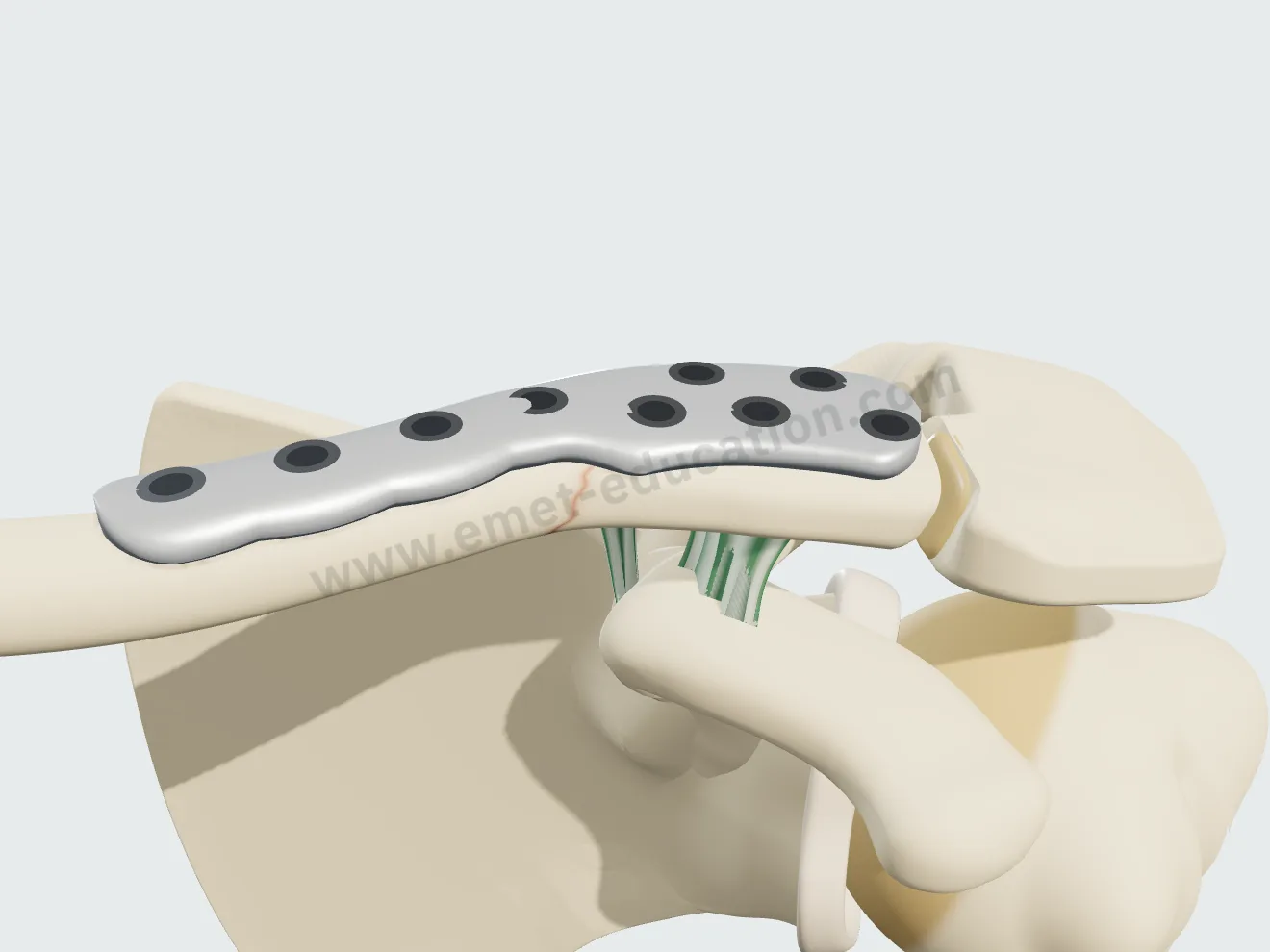

Plaque verrouillée du quart latéral, étape 2 : Plaque. — 2Plaque

Plaque verrouillée du quart latéral, étape 3 : Vis. — 3Vis

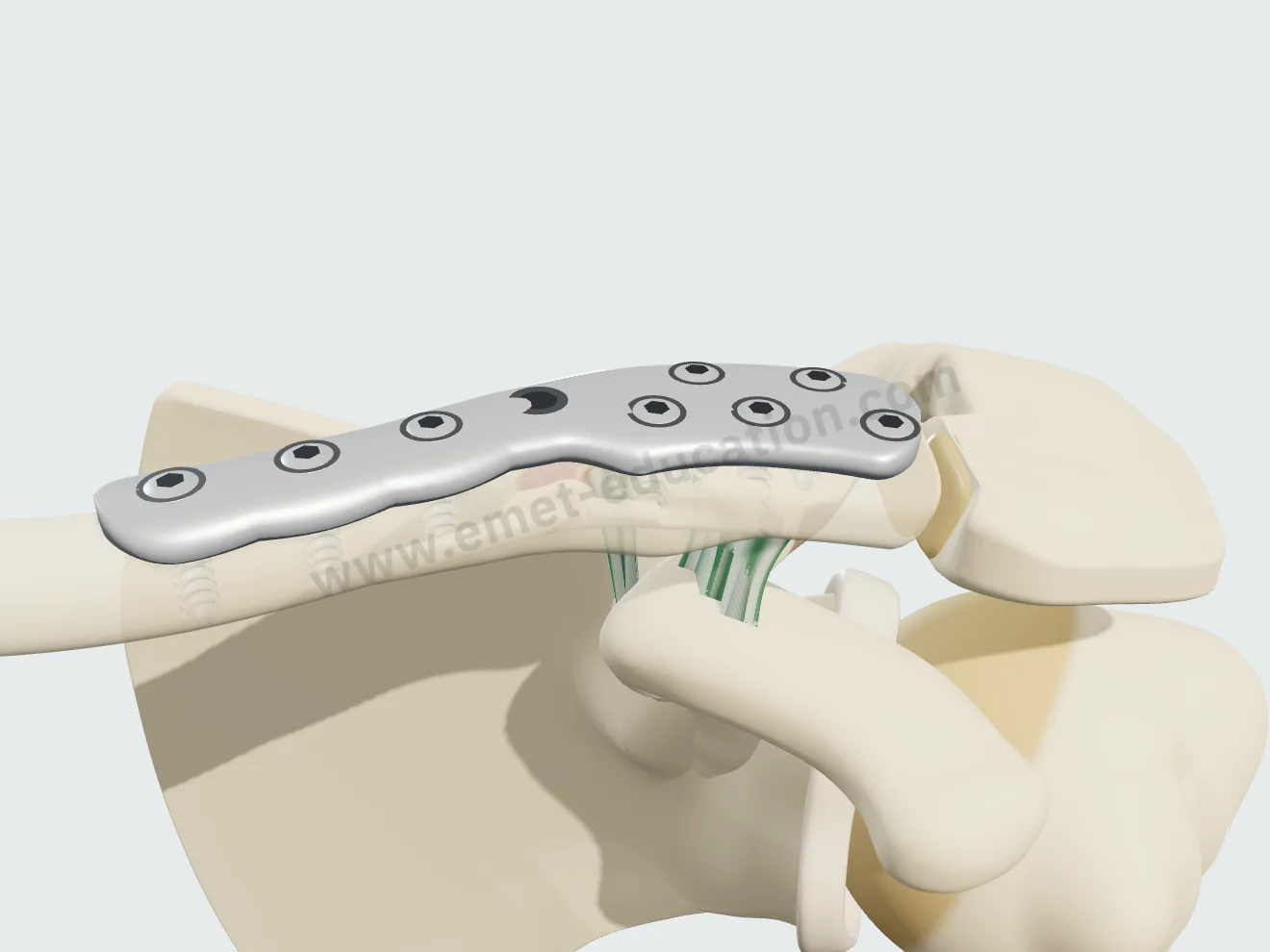

Plaque verrouillée du quart latéral, étape 4 : Consolidation. — 4Consolidation

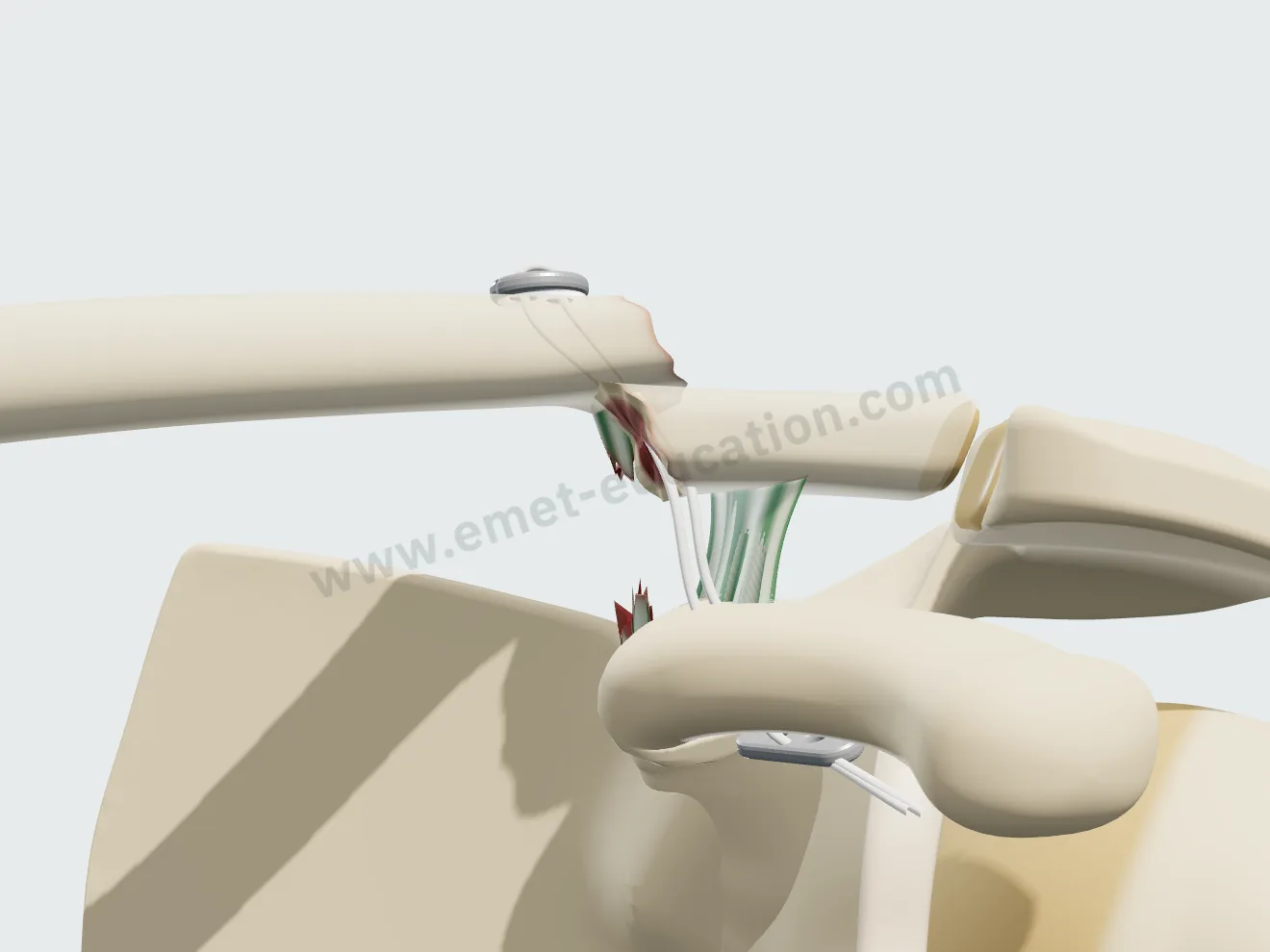

Endobouton coraco-claviculaire

Tunnel dans la clavicule et la coracoïde, fils tressés noués sous la coracoïde : le serrage réduit la fracture.

Endobouton coraco-claviculaire, étape 2 : serrage des nœuds, la scapula remonte vers le fragment médial. — 2Serrage des nœuds

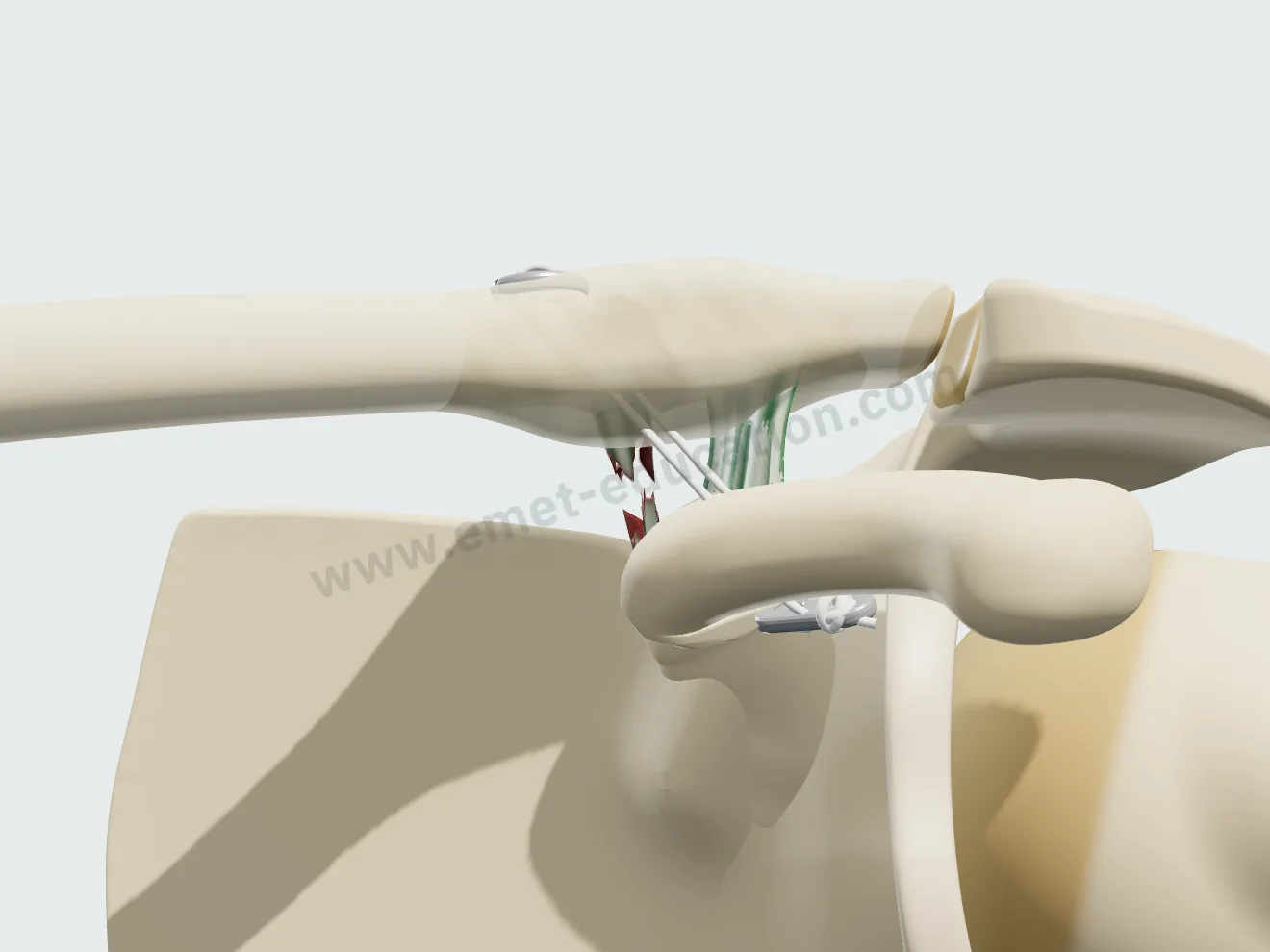

Endobouton coraco-claviculaire, étape 3 : Consolidation. — 3Consolidation

Après la consultation

Le patient repart avec son modèle 3D

Il scanne le QR code : le modèle, son bilan et le traitement proposé le suivent sur son téléphone, dans sa langue.

Le modèle, tel que vous l'avez réglé

En fin de consultation, l'encart consultation affiche le bilan anatomique, le traitement proposé et un QR code. Le patient le scanne : il retrouve sur son téléphone le modèle tel que vous l'avez réglé, dans sa langue.

Sa fracture, et le traitement proposé à revoir étape par étape.
Son bilan anatomique et la carte explicative.
Aucune donnée qui l'identifie dans le lien.

Vue patient sur un téléphone : la clavicule après ostéosynthèse par plaque vissée, la carte « Consolidation — 6 semaines à 3 mois », et le volet « Le traitement proposé » ouvert : ostéosynthèse par plaque vissée, bouton « Revoir ». — Ce que le patient voit après avoir scanné le QR code

Chaque structure s'explique au toucher

Touchez un fragment, un ligament, la plaque ou une vis : son nom et une explication s'affichent.

Une explication par structure : fragments, trait de fracture, ligaments coraco-claviculaires, cal, plaque, vis, endobouton.
Rédigée pour le patient, dans sa langue.
Il peut la relire lui-même, sur la tablette ou chez lui.

Bulle d'explication « Le troisième fragment (coin) » affichée après un toucher sur le fragment. — « Qu'est-ce que c'est ? », au toucher

Il peut revoir le traitement étape par étape

Depuis « Le traitement proposé », le patient relance le geste : chaque étape se joue à son rythme, avec son explication, autant de fois qu'il le souhaite.

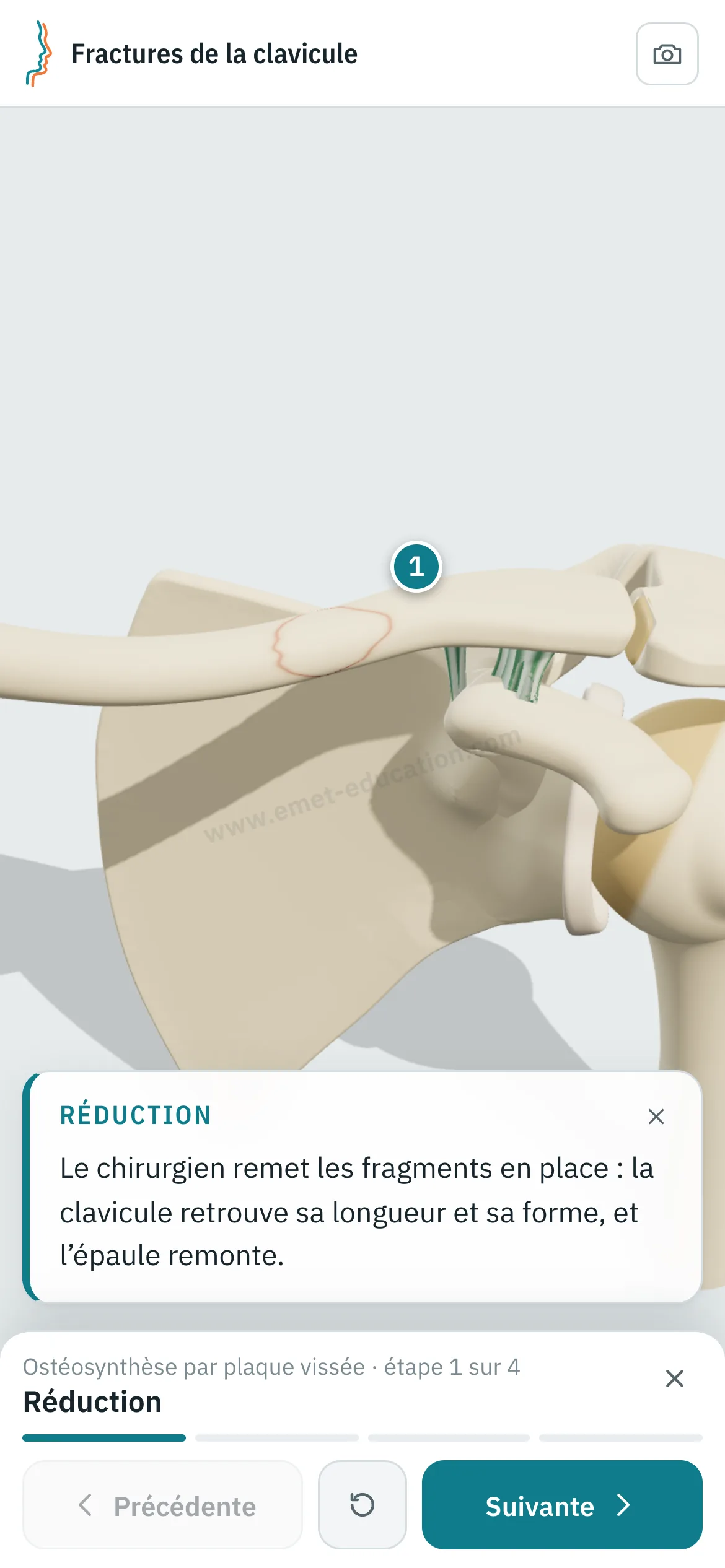

Vue patient sur un téléphone : l'ostéosynthèse par plaque vissée rejouée, étape 1 sur 4, Réduction. — « Revoir » : le geste, étape par étape

Essayez sur votre prochain cas : le modèle s'ouvre dans le navigateur, sans installation.

Personnaliser la fracture

Information du patient

Une information de qualité, et tracée

Patient informé, patient décidé : un patient qui comprend sa fracture et le traitement proposé donne un consentement éclairé, et aborde l'intervention rassuré.

Pour le patient

Il voit sa propre fracture, reproduite d'après son bilan, et le déroulé du traitement proposé. Il repart avec le même support et peut le revoir chez lui, avec ses proches, autant de fois qu'il le souhaite, avant de donner son consentement.

Pour le médecin

Chaque consultation créée avec un compte garde la trace de l'information délivrée : ce qui a été montré, quand, et si le patient l'a revu. L'image du modèle, avec le bilan anatomique, le traitement proposé et le QR code, se télécharge pour le dossier du patient et s'imprime.

Enregistrée et datéeL'état exact du modèle : lésions montrées, traitement proposé.
Identique, archivableLe patient reçoit ce que vous avez montré ; l'image se joint au dossier et s'imprime.
SuivieChaque ouverture du lien par le patient est enregistrée.
AnonymeLe lien remis au patient ne porte aucune donnée qui l'identifie.

« En cas de litige, il appartient au professionnel ou à l'établissement de santé d'apporter la preuve que l'information a été délivrée à l'intéressé dans les conditions prévues au présent article. Cette preuve peut être apportée par tout moyen. »

Article L1111-2 du code de la santé publique, Légifrance

Le modèle complète l'entretien et le document d'information écrit ; il ne s'y substitue pas. Données et confidentialité : informations légales.

Questions

Questions de confrères

Le modèle est-il gratuit ?

Oui : les modèles de fractures sont gratuits. Les traitements (ostéosynthèses) et les autres fonctions sont des options payantes.

Faut-il un compte ?

Non pour ouvrir le modèle, régler la fracture et dérouler le traitement. Après une quinzaine de réglages, un compte gratuit vous est demandé : il enregistre vos consultations, les reprend d'une fois sur l'autre et garde la trace des ouvertures du lien par le patient.

Sur quel matériel ?

Dans le navigateur, sans installation : ordinateur, tablette ou écran de télévision en consultation ; le patient l'ouvre sur son téléphone. Une capture d'image, sans l'interface, s'enregistre d'un clic pour le dossier.

Que devient la donnée du patient ?

Aucun nom de patient n'est enregistré. Le lien remis au patient ne porte que l'état du modèle : fracture, traitement, langue et date de la consultation. Le nom écrit sur l'image remise reste sur cette image.

Combien de temps en consultation ?

Le temps de trois réglages et d'un geste déroulé : quelques minutes, pendant l'entretien. Le patient relit ensuite chez lui, autant de fois qu'il le souhaite.

Le traitement orthopédique est-il montré ?

Oui, à la diaphyse comme au quart latéral : cal mou, cal osseux puis remodelage, sur la fracture telle que le déplacement l'a laissée, sans réduction. Le cal garde le raccourcissement et laisse une boule résiduelle ; au quart latéral, le fragment médial consolide ascensionné.

Puis-je l'intégrer sur mon site ?

C'est prévu dans les offres à venir : le modèle affiché sur le site d'un cabinet ou d'un établissement, avec la mention EMET Education.

Quelles langues ?

Français, anglais, espagnol et russe. Le patient reçoit le modèle dans la langue choisie en consultation.

Conception

Qui a conçu ce modèle

Modèle conçu par le Dr Mikaël Chelli, chirurgien orthopédiste, d'après les classifications de référence. Mise à jour le 1er octobre 2026.

Classification AO/OTA 2018 des fractures de la clavicule (os 15) ; AO Surgery Reference.
Classification de Robinson (Édimbourg, 1998) ; Radiopaedia.
Classification de Neer modifiée par Craig des fractures du quart latéral ; Clin Orthop Relat Res, Classifications in Brief.
