Modèle 3D d'arthrose de l'épaule

Reproduisez en consultation l'arthrose de votre patient, centrée ou excentrée, et expliquez en 3D la prothèse que vous lui proposez. Il repart avec son modèle sur son téléphone.

Conçu par un chirurgien orthopédiste

Personnaliser les lésions

S'ouvre sans inscription, dans le navigateur. Pour les chirurgiens orthopédistes, rhumatologues, médecins du sport et de médecine physique, radiologues, médecins généralistes.

Le patient comprendSes lésions, reproduites d'après son imagerie, sur un modèle qu'il manipule lui-même.
Rassuré, décidéIl revoit chez lui le traitement proposé avant de donner son consentement.
Information tracéeConsultation enregistrée et datée : la preuve de l'information délivrée.
Dans sa langue🇫🇷 🇬🇧 🇪🇸 🇷🇺

Comment ça se passe

En consultation, en trois temps

Une information structurée en quelques minutes, que le patient peut revoir chez lui.

1
Présenter

Ouvrez le modèle et présentez l'anatomie : tête humérale et glène, leurs cartilages, l'acromion et la coracoïde.
2
Reproduire

Réglez l'arthrose d'après la radiographie : centrée selon Samilson et Prieto, excentrée selon Hamada, ou ostéonécrose de la tête. Puis déroulez la prothèse proposée, étape par étape.
3
Transmettre

Remettez au patient le QR code ou une image : il retrouve son cas, dans sa langue.

Fonctionnalités

Expliquez en détail en consultation

Chaque réglage modifie le modèle en direct : vous reproduisez devant le patient les lésions de son imagerie, puis vous déroulez le traitement que vous lui proposez.

L'arthrose, d'après la radiographie

Le panneau « Pathologie et lésions » propose trois formes, chacune avec sa classification de référence. Changer de grade anime la transition : le patient voit l'arthrose évoluer.

L'arthrose centrée, grade par grade

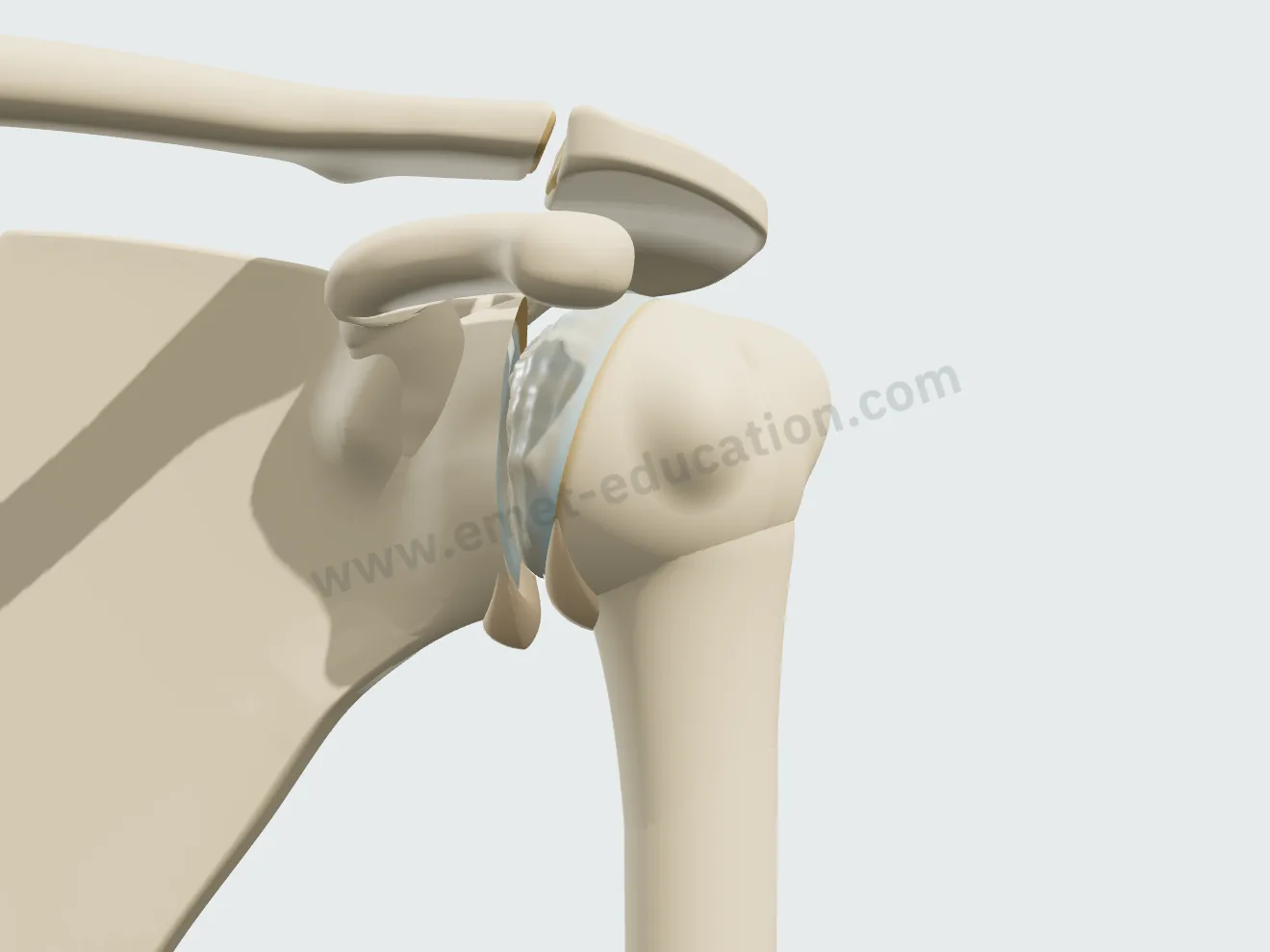

Du grade I au grade III, l'ostéophyte huméral passe de moins de 3 mm à plus de 7 mm, l'ostéophyte glénoïdien le suit, le cartilage s'use depuis la zone d'appui et l'os mis à nu rougit. Dès le grade II, la tête perd sa sphéricité ; l'interligne se pince dans l'axe, sans migration.

La classification de Samilson et Prieto, grade par grade →

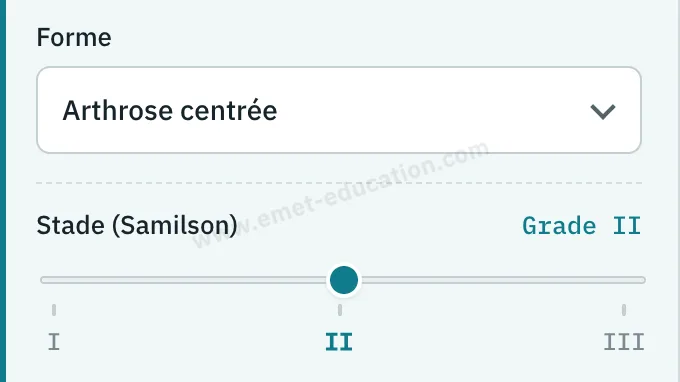

Panneau du modèle : forme « Arthrose centrée », jauge de Samilson au grade II. — **Grade I** · ostéophyte < 3 mm

Épaule vue de face, comme sur la radiographie : arthrose centrée grade I, petit ostéophyte huméral inférieur, cartilage à peine usé. — **Grade I** · ostéophyte < 3 mm

Le traitement, étape par étape

Trois prothèses, déroulées étape par étape, en lecture continue ou pas à pas. Chaque étape s'ouvre sur sa vue : la caméra tourne autour de l'épaule pour la rejoindre.

Hémi-arthroplastie

Tige et tête métalliques, sans composant glénoïdien : la glène et son cartilage sont conservés. Le modèle signale quand la glène est touchée.

Hémi-arthroplastie, étape 2 : tête métallique en place, épaule réduite face à la glène conservée. — 2Tige, tête, réduction

Prothèse anatomique

Coupe de la tête au ras du col anatomique, exérèse des ostéophytes à la pince gouge, implant glénoïdien en polyéthylène, tige et tête métalliques, réduction.

Prothèse anatomique, étape 2 : l'implant glénoïdien en polyéthylène posé sur la glène. — 2Implant glénoïdien

Prothèse anatomique, étape 3 : tête métallique sur sa tige, épaule réduite. — 3Tige, tête, réduction

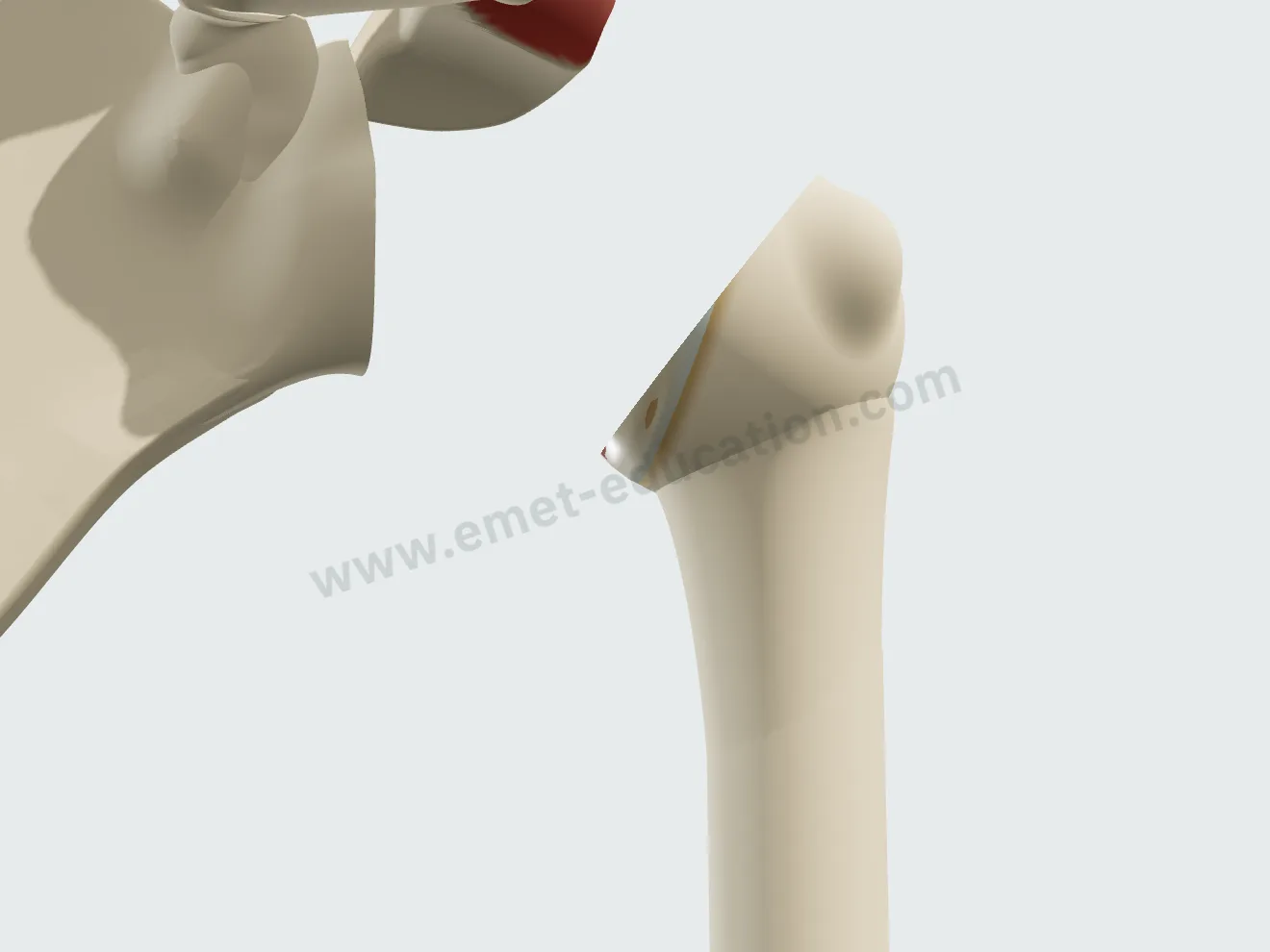

Prothèse inversée

Glène latéralisée par greffe osseuse : greffe, métaglène et quatre vis, glénosphère de 36 mm, puis tige et polyéthylène ; la cupule coiffe la glénosphère.

Prothèse inversée, étape 2 : la greffe osseuse posée sur la glène, qui comble son usure. — 2Greffe osseuse

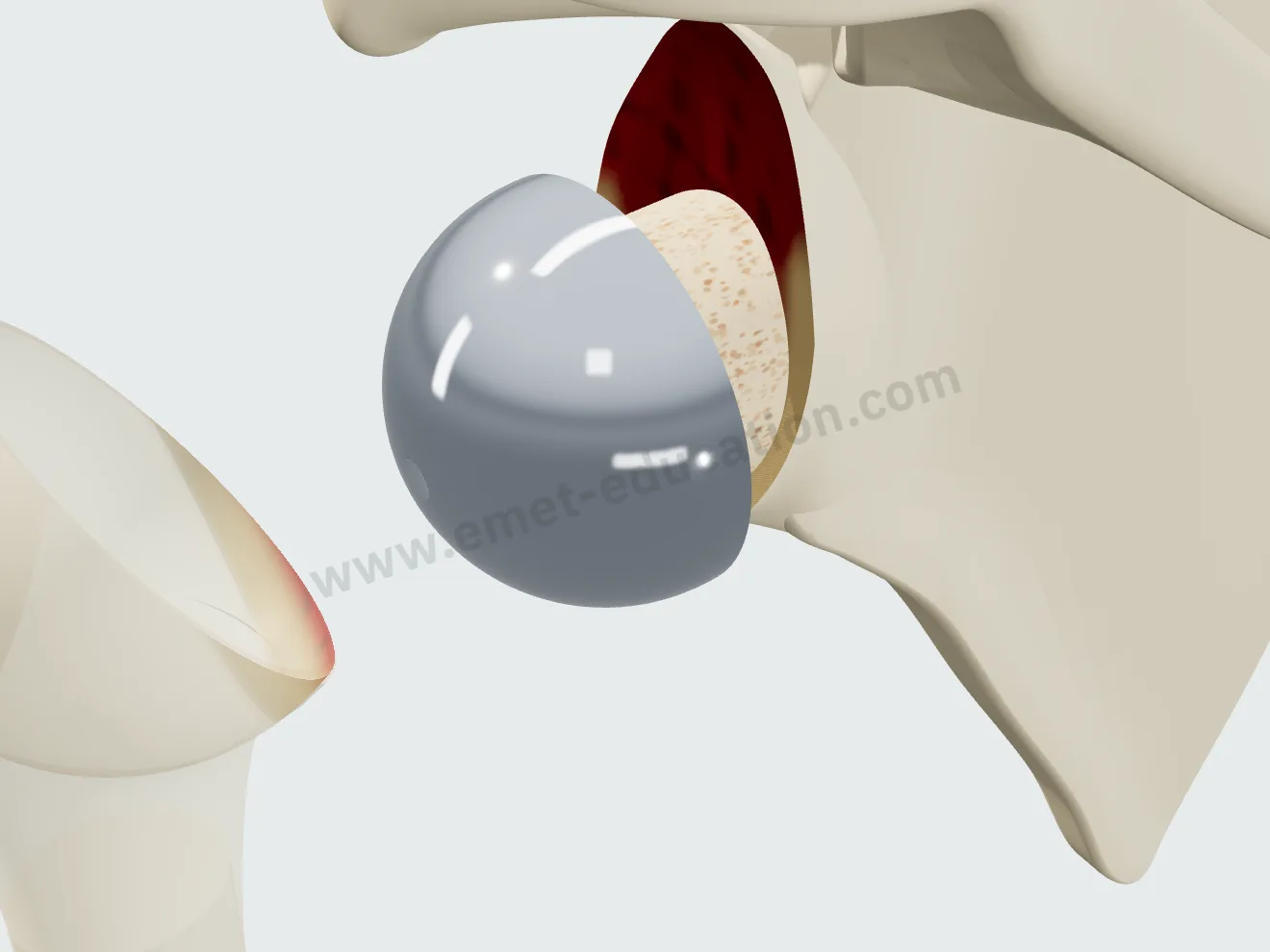

Prothèse inversée, étape 3 : métaglène vissée à travers la greffe, glénosphère métallique en place. — 3Métaglène, glénosphère

Prothèse inversée, étape 4 : la cupule humérale coiffe la glénosphère, épaule réduite. — 4Tige, réduction

L'effet de la prothèse inversée sur le deltoïde

Le bouton « Voir l'effet sur le deltoïde » transforme l'épaule arthrosique en prothèse inversée par un fondu enchaîné : l'humérus s'abaisse et se latéralise, les fibres du deltoïde s'allongent et rougissent. Les cotes s'affichent : abaissement, latéralisation, allongement du muscle.

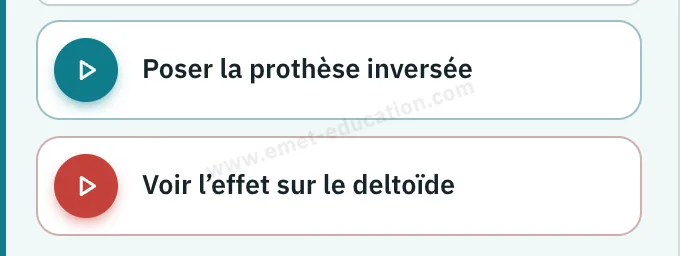

Panneau du modèle : prothèse inversée choisie, boutons « Poser la prothèse inversée » et « Voir l'effet sur le deltoïde ». — **Avant** · épaule arthrosique

Épaule de face en arthrose excentrée grade 5 de Hamada, avant la prothèse inversée : tête ascensionnée sous l'acromion. — **Avant** · épaule arthrosique

Après la consultation

Le patient repart avec son modèle 3D

Il scanne le QR code : le modèle, son bilan et le traitement proposé le suivent sur son téléphone, dans sa langue.

Le modèle, tel que vous l'avez réglé

En fin de consultation, l'encart consultation affiche le bilan anatomique, le traitement proposé et un QR code. Le patient le scanne : il retrouve sur son téléphone le modèle tel que vous l'avez réglé, dans sa langue.

Ses lésions, et le traitement proposé à revoir étape par étape.
Son bilan anatomique et la carte explicative.
Aucune donnée qui l'identifie dans le lien.

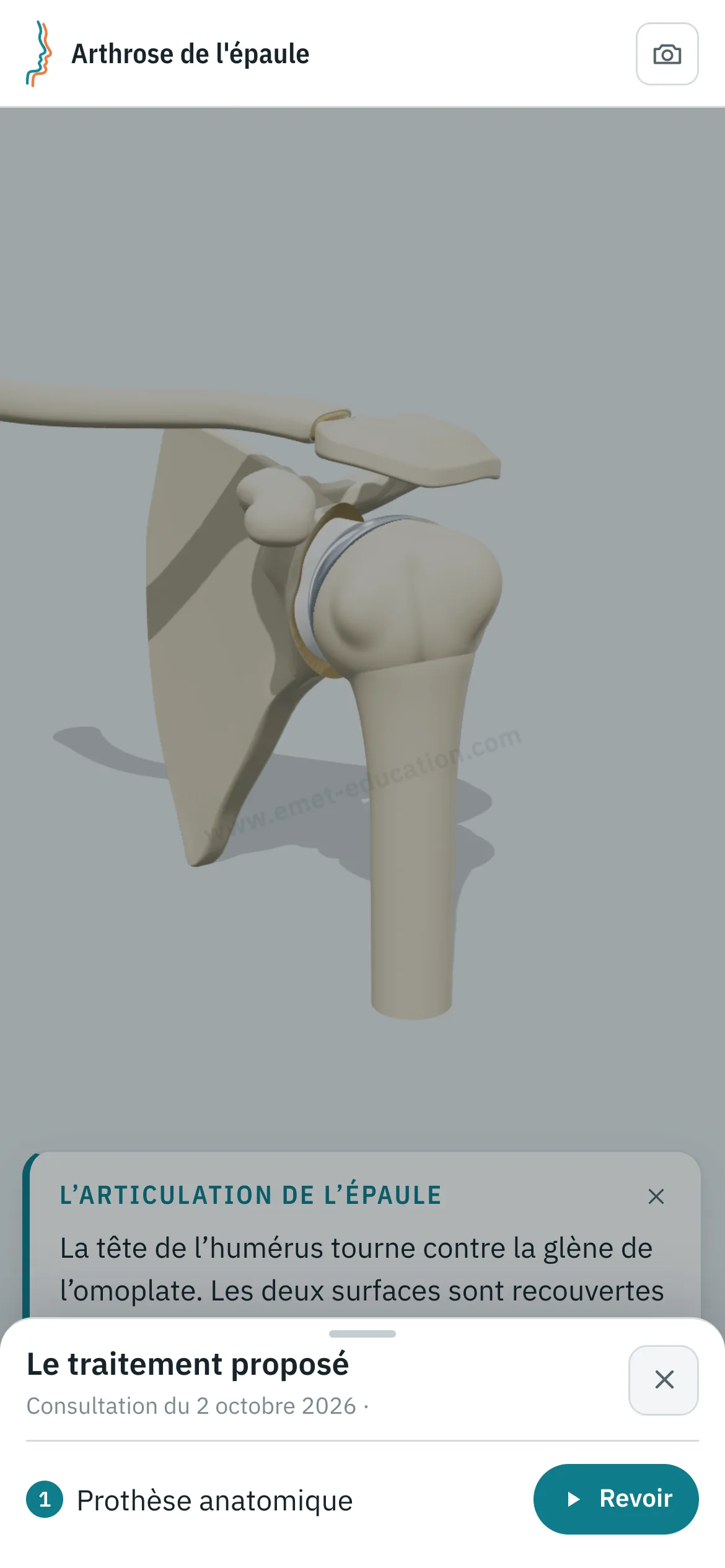

Vue patient sur un téléphone : l'épaule après prothèse anatomique, et le volet « Le traitement proposé » ouvert, avec le bouton « Revoir ». — Ce que le patient voit après avoir scanné le QR code

Chaque structure s'explique au toucher

Touchez la tête humérale, un ostéophyte, le cartilage usé, l'implant ou la tige : son nom et une explication s'affichent.

Une explication par structure : os, cartilage, ostéophytes, implants.
Rédigée pour le patient, dans sa langue.
Il peut la relire lui-même, sur la tablette ou chez lui.

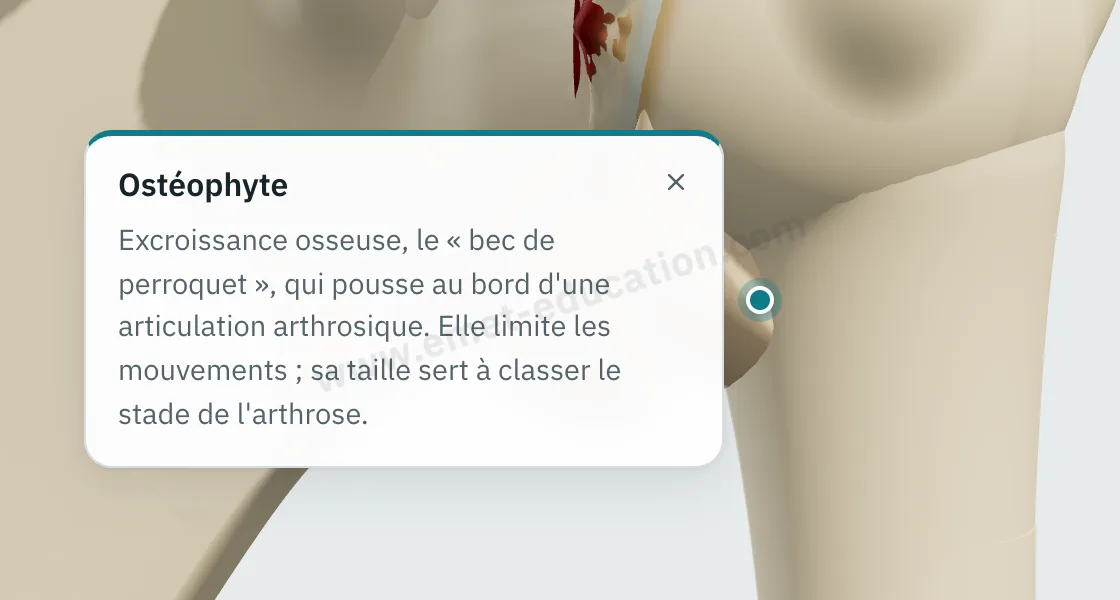

Bulle d'explication affichée après un toucher sur l'ostéophyte huméral, sous la tête. — « Qu'est-ce que c'est ? », au toucher

Il peut revoir le traitement étape par étape

Depuis « Le traitement proposé », le patient relance le geste : chaque étape se joue à son rythme, avec son explication, autant de fois qu'il le souhaite.

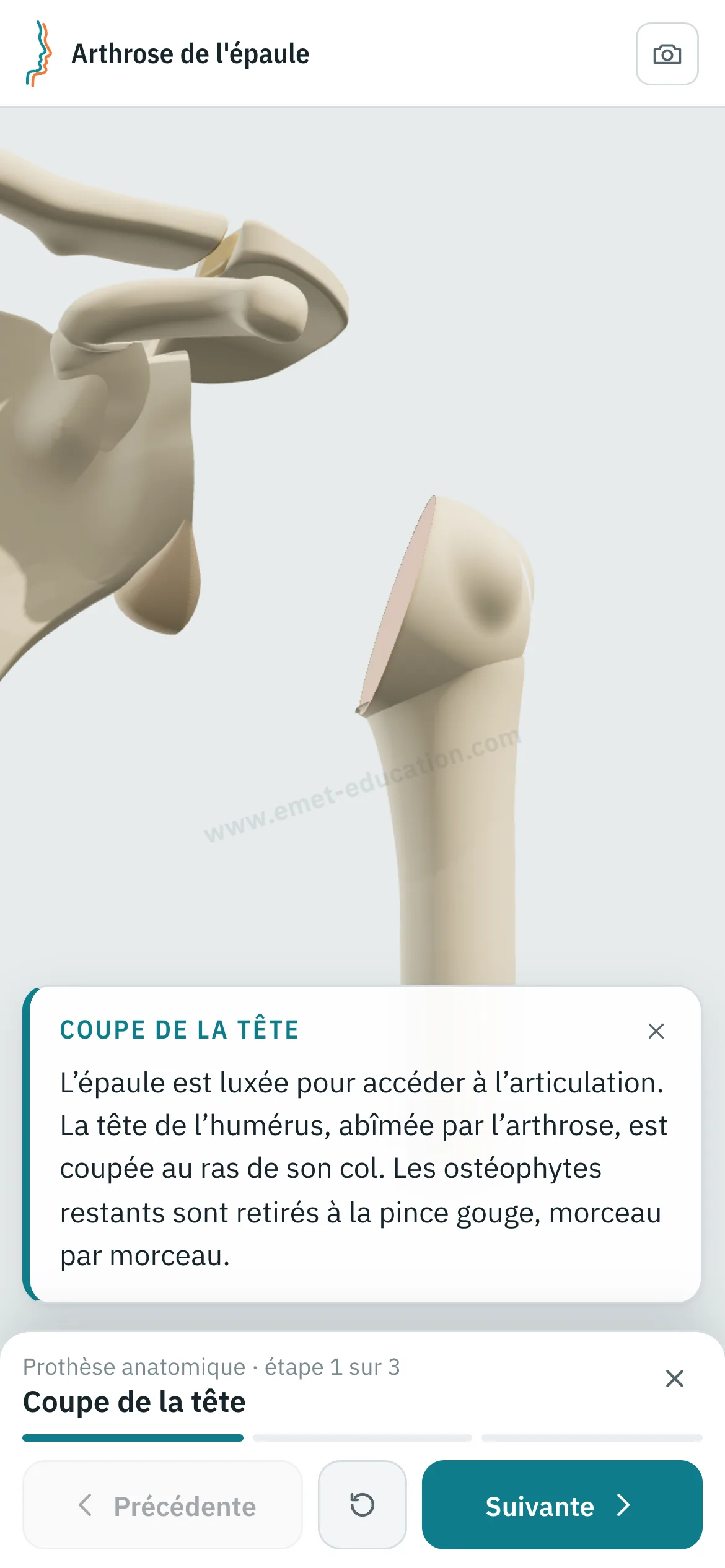

Vue patient sur un téléphone : la prothèse anatomique rejouée étape par étape. — « Revoir » : le geste, étape par étape

Essayez sur votre prochain cas : le modèle s'ouvre dans le navigateur, sans installation.

Personnaliser les lésions

Information du patient

Une information de qualité, et tracée

Patient informé, patient décidé : un patient qui comprend ses lésions et le geste proposé donne un consentement éclairé, et aborde le traitement rassuré.

Pour le patient

Il voit ses propres lésions, reproduites d'après son imagerie, et le déroulé du traitement proposé. Il repart avec le même support et peut le revoir chez lui, avec ses proches, autant de fois qu'il le souhaite, avant de donner son consentement.

Pour le médecin

Chaque consultation créée avec un compte garde la trace de l'information délivrée : ce qui a été montré, quand, et si le patient l'a revu. L'image du modèle, avec le bilan anatomique, le traitement proposé et le QR code, se télécharge pour le dossier du patient et s'imprime.

Enregistrée et datéeL'état exact du modèle : lésions montrées, traitement proposé.
Identique, archivableLe patient reçoit ce que vous avez montré ; l'image se joint au dossier et s'imprime.
SuivieChaque ouverture du lien par le patient est enregistrée.
AnonymeLe lien remis au patient ne porte aucune donnée qui l'identifie.

« En cas de litige, il appartient au professionnel ou à l'établissement de santé d'apporter la preuve que l'information a été délivrée à l'intéressé dans les conditions prévues au présent article. Cette preuve peut être apportée par tout moyen. »

Article L1111-2 du code de la santé publique, Légifrance

Le modèle complète l'entretien et le document d'information écrit ; il ne s'y substitue pas. Données et confidentialité : informations légales.

Questions

Questions de confrères

Le modèle est-il gratuit ?

En partie : le modèle et les formes d'arthrose sont gratuits. Les traitements (hémi-arthroplastie, prothèses anatomique et inversée, effet sur le deltoïde) et les autres fonctions sont des options payantes.

Faut-il un compte ?

Non pour ouvrir le modèle, régler les lésions et dérouler le traitement. Après une quinzaine de réglages, un compte gratuit vous est demandé : il enregistre vos consultations, les reprend d'une fois sur l'autre et garde la trace des ouvertures du lien par le patient.

Sur quel matériel ?

Dans le navigateur, sans installation : ordinateur, tablette ou écran de télévision en consultation ; le patient l'ouvre sur son téléphone. Une capture d'image, sans l'interface, s'enregistre d'un clic pour le dossier.

Que devient la donnée du patient ?

Aucun nom de patient n'est enregistré. Le lien remis au patient ne porte que l'état du modèle : lésions, traitement, langue et date de la consultation. Le nom écrit sur l'image remise reste sur cette image.

Combien de temps en consultation ?

Le temps de trois réglages et d'un geste déroulé : quelques minutes, pendant l'entretien. Le patient relit ensuite chez lui, autant de fois qu'il le souhaite.

Quelles classifications ?

Samilson et Prieto (grades I à III) pour l'arthrose centrée, Hamada modifiée par Walch (grades 1, 2, 3, 4A, 4B et 5) pour l'arthrose excentrée ; l'ostéonécrose de la tête humérale a son propre aspect. Avec « Repères & labels », l'ostéophyte huméral affiche sa classe de taille.

Le modèle choisit-il la prothèse ?

Non : vous choisissez. Le modèle signale seulement, sur la carte de l'étape, les associations discutables (hémi-arthroplastie sur glène usée, prothèse anatomique sur coiffe rompue), sans jamais bloquer un choix.

Puis-je l'intégrer sur mon site ?

C'est prévu dans les offres à venir : le modèle affiché sur le site d'un cabinet ou d'un établissement, avec la mention EMET Education.

Quelles langues ?

Français, anglais, espagnol et russe. Le patient reçoit le modèle dans la langue choisie en consultation.

Conception

Qui a conçu ce modèle

Modèle conçu par le Dr Mikaël Chelli, chirurgien orthopédiste, d'après les classifications de référence. Mise à jour le 2 octobre 2026.

Neer C.S. II. Replacement arthroplasty for glenohumeral osteoarthritis. J Bone Joint Surg Am, 1974.
Samilson R.L., Prieto V. Dislocation arthropathy of the shoulder. J Bone Joint Surg Am, 1983.
Hamada K. et al. Roentgenographic findings in massive rotator cuff tears. A long-term observation. Clin Orthop Relat Res, 1990.
Cruess R.L. Steroid-induced avascular necrosis of the head of the humerus. J Bone Joint Surg Br, 1976.
Grammont P.M., Baulot E. Delta shoulder prosthesis for rotator cuff rupture. Orthopedics, 1993.
Boileau P. et al. Bony increased-offset reversed shoulder arthroplasty: minimizing scapular impingement while maximizing glenoid fixation. Clin Orthop Relat Res, 2011.
